پل بیلی یکی از مهمترین دستاوردهای مهندسی قرن بیستم است که در ابتدا برای استفاده نظامی در طول جنگ جهانی دوم توسعه یافت و اکنون به طور گسترده در پروژه های زیرساختی غیرنظامی در سراسر جهان مستقر شده است. درک کردن مشخصات پل بیلی برای مهندسان سازه، برنامه ریزان لجستیک نظامی و مدیران پروژه های ساخت و ساز که به راه حل های پل زدن قابل اعتماد، قابل حمل و به سرعت قابل استقرار نیاز دارند، ضروری است. این راهنما یک تفکیک جامع از پارامترهای فنی استاندارد، طبقه بندی بار، تنظیمات دهانه و الزامات مواد را ارائه می دهد.

ریشه ها و فلسفه طراحی

پل بیلی که توسط دونالد بیلی در سال 1940 طراحی و برای اولین بار توسط شرکت Mabey & Johnson ساخته شد، به عنوان یک پل پانلی مدولار در نظر گرفته شد که می تواند توسط یک تیم کوچک بدون نیاز به جرثقیل های سنگین یا تجهیزات تخصصی مونتاژ شود. نبوغ آن در سیستم استاندارد پانل فولادی نهفته است که به اجزای جداگانه اجازه می دهد تا با دست حمل شوند و در دهانه هایی که قادر به پشتیبانی از وسایل نقلیه نظامی سنگین هستند مونتاژ شوند.

فلسفه طراحی بر سه اصل متمرکز است: مدولار بودن، مقیاس پذیری و قابلیت تعمیر میدانی. هر پانل قابل تعویض است، به این معنی که بخش های آسیب دیده را می توان بدون از بین بردن کل ساختار جایگزین کرد. این سازگاری پل بیلی را به سنگ بنای عملیات متفقین در شمال آفریقا، ایتالیا و اروپای غربی تبدیل کرد - و امروزه ده‌ها نظامی و مقامات غیرنظامی از آن استفاده فعال دارند.

ابعاد استاندارد پانل و مشخصات مواد

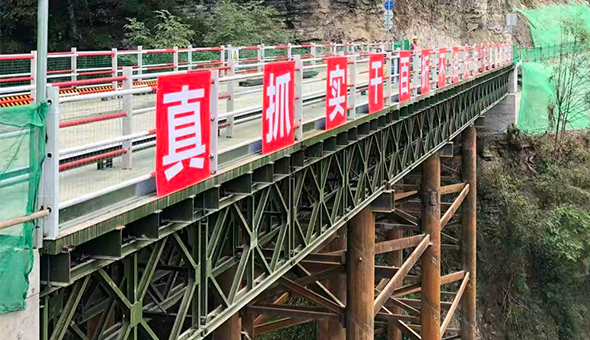

واحد پایه یک پل بیلی است پنل استاندارد . تمام مشخصات دیگر - طول دهانه، ظرفیت بار و نوع پیکربندی - از این جزء پایه نشأت می‌گیرند. پانل ها از فولاد با کشش بالا مطابق با استانداردهای نظامی و غیرنظامی (معمولاً BS EN 10025 Grade S355 یا معادل ASTM A572 Grade 50) ساخته شده اند.

ابعاد پانل استاندارد

جدول 1 - ابعاد پانل پل استاندارد بیلی (BS 5400 / مرجع ناتو STANAG 2021)

پانل ها از طریق پین های فولادی با قطر 57 میلی متر به هم متصل می شوند که امکان مونتاژ سریع بدون جوش یا پیچ و مهره را فراهم می کند. طراحی خرپای مشبک بارها را به طور مؤثر در مورب ها و عمودها توزیع می کند و نسبت مقاومت به وزن بالایی را به دست می آورد که هم برای قابلیت حمل و هم برای عملکرد ساختاری حیاتی است.

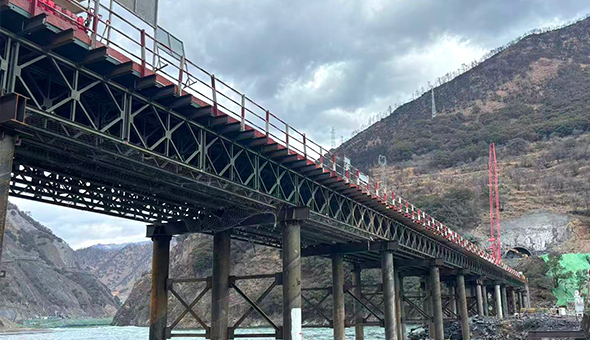

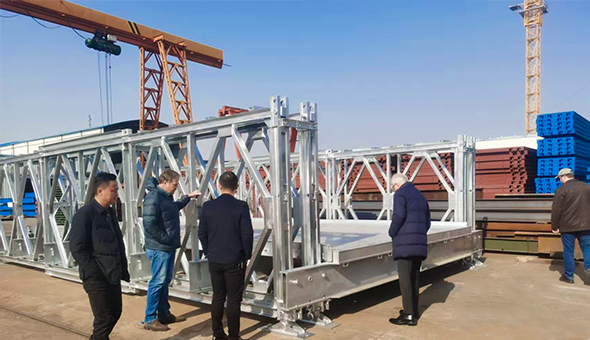

مشخصات عرشه و ترانسوم

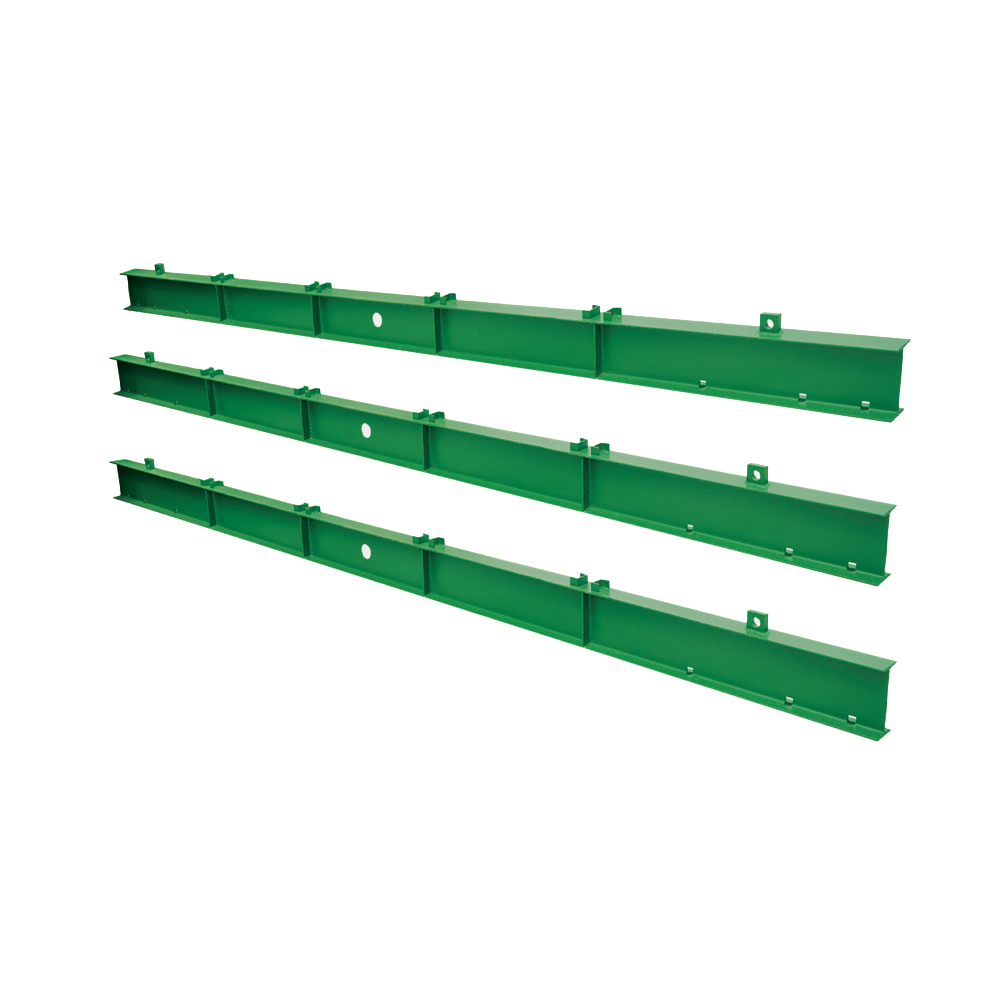

سیستم عرشه متشکل از ترانسوم ها (تیرهای متقاطع)، ریسمان ها (تیرهای طولی) و تخته های شطرنج چوبی یا فولادی (تخته های عرشه) است. هر ترانسوم بین دو پانل خرپایی مقابل قرار می گیرد و توسط گیره های ترانسوم محکم می شود. تخته‌های شطرنج استاندارد معمولاً از چوب سخت با ضخامت 63 میلی‌متر یا در انواع مدرن، صفحه‌های فولادی ورق است.

جدول 2 - مشخصات اجزای سیستم عرشه

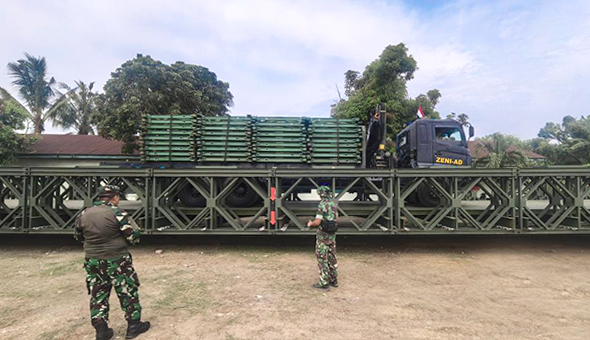

انواع پیکربندی و سیستم تعیین

پیکربندی‌های پل بیلی با استفاده از یک سیستم تعیین استاندارد توصیف می‌شوند که تعداد خطوط پانل (تک، دوتایی یا سه‌گانه)، تعداد طبقه‌های پانل (تک یا دوتایی)، و اینکه آیا پل به‌عنوان یک نوع از طریق یا از طریق نوع با تقویت وتر بالا ساخته شده است را رمزگذاری می‌کند. نماد معمولاً شکل می گیرد اس اس، DS، TS (تک داستان) و DD، TD (داستان دوگانه).

قراردادهای نامگذاری پیکربندی

• اس اس (مفرد تک): یک پانل عرض، یک طبقه بلند. سبک ترین و سریع ترین برای ساخت؛ مناسب برای ترافیک پیاده و وسایل نقلیه سبک
• DS (دو نفره): دو پانل پهن در هر طرف، یک طبقه بلند. پیکربندی استاندارد برای اکثر خودروهای نظامی چرخدار تا MLC 30.
• TS (Triple Single): سه پانل پهن در هر طرف، یک طبقه بلند. برای بارهای سنگین تر در دهانه های کوتاه تر استفاده می شود.
• DD (دو نفره): دو پانل عرض، دو طبقه بلند. دامنه قابل دستیابی و کلاس بار را به طور قابل توجهی افزایش می دهد.
• TD (Triple Double): سه پانل عرض، دو طبقه بلند. حداکثر پیکربندی؛ برای وسایل نقلیه ردیابی MLC 70 در دهانه های تا 60 متر استفاده می شود.

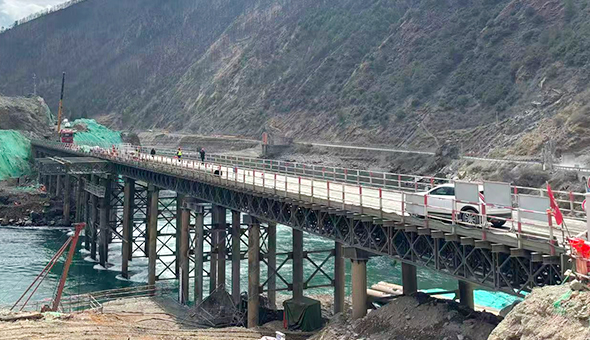

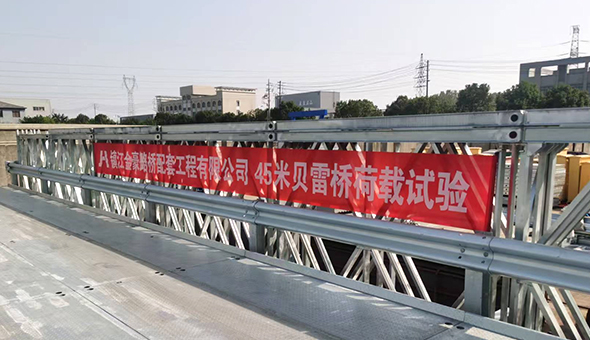

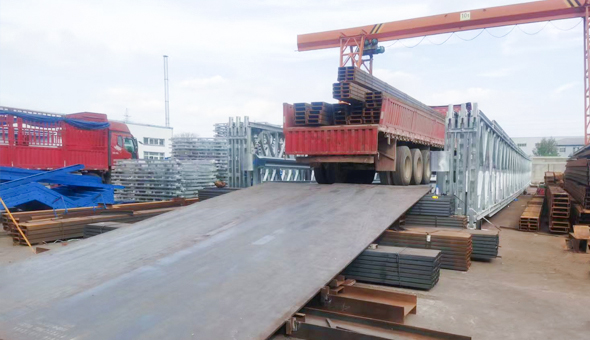

جداول طول دهانه و ظرفیت بار

یکی از مهم‌ترین جنبه‌های مشخصات پل بیلی، رابطه بین طول دهانه، نوع پیکربندی و کلاس بار مجاز است. جدول زیر داده های طراحی استاندارد را بر اساس معیارهای بارگذاری ناتو STANAG 2021 و BS 5400 Part 2 ارائه می دهد.

جدول 3 - طول دهانه و ظرفیت بار بر اساس پیکربندی (مقادیر نشانگر؛ تجزیه و تحلیل مهندسی خاص سایت مورد نیاز است)

توجه به این نکته مهم است که این مقادیر نشان دهنده حداکثر دهانه طراحی برای هر پیکربندی در شرایط استاندارد تحمل زمین است. دهانه‌های مجاز واقعی زمانی کاهش می‌یابد که پل باید از تردد مستمر کاروان پشتیبانی کند، زمانی که شرایط خاک تحمل‌کننده انتهایی نامناسب است، یا زمانی که فاکتورهای ضربه دینامیکی باید برای عبور وسایل نقلیه با سرعت بالا اعمال شود.

مشخصات عرض جاده

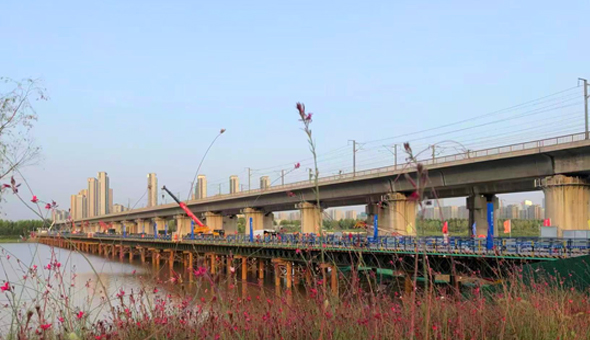

عرض جاده روشن - کالسکه قابل استفاده بین وجه داخلی خرپاهای اصلی - ثابت شده است 4.22 متر (13 فوت 10 اینچ) برای تمام پیکربندی های استاندارد پل بیلی تک خطی. این یک خط ترافیک با پاکت های خودرو STANAG ناتو را در خود جای می دهد. انواع دو خطه که با قرار دادن دو خط پل موازی در کنار هم بر روی یک تکیه گاه مشترک به دست می آیند، عرض کلی جاده تقریباً 8.5 متر را فراهم می کنند و برای کاربردهای با حجم ترافیک بالا استفاده می شوند.

اجزای مونتاژ و مشخصات سخت افزاری کلیدی

یکپارچگی یک پل بیلی نه تنها به خود پانل ها بلکه به دقت سخت افزار اتصال آن بستگی دارد. اجزای زیر برای اطمینان از قابلیت تعویض در بین دسته‌های تولیدی از تولیدکنندگان مختلف، به تلورانس‌های محدود مشخص شده‌اند.

پین اتصال پنل

• قطر: 57.2 میلی متر (2.25 اینچ)
• طول: 184 میلی متر (7.25 اینچ)
• جنس: فولاد کربنی، عملیات حرارتی تا حداقل قدرت تسلیم 620 مگاپاسکال
• نگهدارنده توسط: پین اسپلیت، قطر 6 میلی متر

گیره ترانسوم

• نیروی بستن: حداقل 8 کیلو نیوتن در صورت سفت شدن صحیح
• گشتاور پیچ: 135 N·m (100 ft·lb) با استفاده از آچار جعبه استاندارد
• جنس: چدن چکش خوار یا چدن شکل پذیر GGG-40

مشخصات راکر ( دماغه پرتاب )

در حین پرتاب کنسول - روش مونتاژ استاندارد که در آن پل از روی شکاف از یک کرانه به بیرون رانده می شود - یک دماغه فولادی سبک وزن (راکر) به انتهای اصلی متصل می شود تا از واژگونی کنسول جلوگیری کند. طول شن کش استاندارد 3.05 متر، 6.10 متر یا 9.14 متر است که بر اساس کل دهانه پل انتخاب می شود. راکر نباید بیش از 20 درصد وزن پل اصلی را برای حفظ تعادل پرتاب وزن داشته باشد.

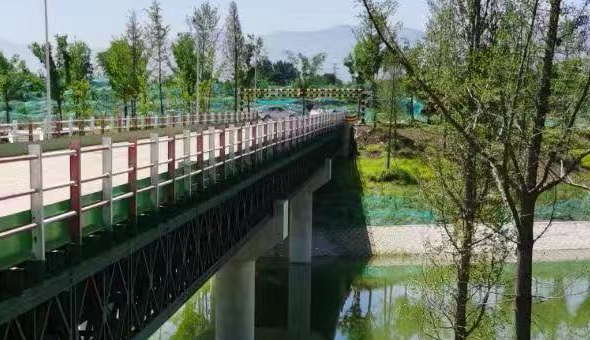

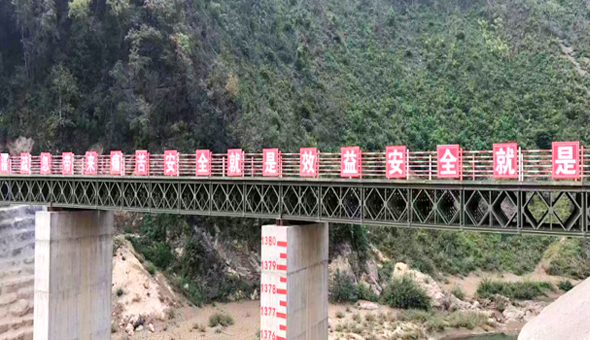

الزامات تکیه گاه و بلبرینگ

چیدمان بلبرینگ انتهایی یک مشخصات حیاتی است که مناسب بودن یک سایت برای نصب پل بیلی را تعیین می کند. پل بارهای خود را از طریق زمین به زمین منتقل می کند صفحات پایه و تیرهای آستانه بر روی تکیه گاه های آماده شده یا زمین طبیعی قرار می گیرد.

حداقل الزامات بلبرینگ

جدول 4 - مشخصات بلبرینگ تکیه گاه بر اساس پیکربندی

در جایی که شرایط خاک طبیعی با حداقل فشار باربر زمین مطابقت ندارد، مهندسان تراکم پر دانه ای، تکیه گاه های پد بتنی یا تکیه گاه های شمع رانده را مشخص می کنند. برای استقرار موقت نظامی بر روی زمین نرم، از تیرهای زمین فولادی یا تخت های پانل بیلی برای توزیع بارهای تحمل استفاده می شود.

استانداردهای حفاظت در برابر خوردگی و درمان سطح

تمام اجزای فولادی پل بیلی برای اطمینان از عمر مفید قابل قبول در شرایط مزرعه، باید استانداردهای عملیات سطح خاصی را رعایت کنند. مشخصات استاندارد ناتو شامل موارد زیر است:

• آماده سازی سطح: شات بلاست به Sa 2.5 (فلز تقریباً سفید) به ازای ISO 8501-1
• پوشش پرایمر: پرایمر اپوکسی غنی از روی، حداقل ضخامت لایه خشک 75 میکرومتر (DFT)
• کت میانی: اپوکسی MIO (اکسید آهن میکی)، حداقل 100 میکرومتر DFT
• کت پایانی: پوشش رویه پلی اورتان در رنگ زیتونی (RAL 6003) یا سبز زیتونی (FS 34094)، حداقل 50 میکرومتر DFT
• کل DFT: حداقل 225 میکرومتر
• مقاومت در برابر نمک پاشی: 1000 ساعت در ISO 9227 بدون زنگ زدن در خط اسکریپ

برای نصب پل غیرنظامی دائمی، بسیاری از اپراتورها به سیستم اسپری حرارتی کامل روی (TSZ) با روکش الاستومری ارتقا می‌دهند و فاصله نگهداری را تا 25 سال افزایش می‌دهند. اتصال دهنده های فولادی ضد زنگ نیز در محیط های ساحلی یا دریایی که خوردگی ناشی از کلرید نگران کننده است توصیه می شود.

زمان مونتاژ و نیازهای نیروی انسانی

یکی از مزایای بارز فناوری پل بیلی قابلیت مونتاژ سریع آن است. مشخصات نظامی استاندارد مستلزم آن است که یک جوخه مهندسی رزمی آموزش دیده (تقریباً 35 پرسنل) بتواند یک پل دوگانه تک (DS) با دهانه 30.5 متری برپا کند. 4 تا 6 ساعت تحت شرایط میدانی جدول زیر راهنمایی کلی در مورد زمان مونتاژ برای پیکربندی های مختلف ارائه می دهد.

جدول 5 - زمان های مونتاژ نشان دهنده در شرایط مناسب نور روز با پرسنل آموزش دیده

این ارقام بدون پشتیبانی جرثقیل فرض می کنند. هنگامی که جرثقیل های متحرک یا لیفتراک های زمین ناهموار در دسترس هستند، زمان مونتاژ را می توان 30 تا 40 درصد کاهش داد، به خصوص برای پیکربندی های دو طبقه که در آن بالا بردن پانل ها کار فشرده ای دارد.

انواع مدرن و مشخصات ارتقا یافته

طراحی اولیه پل بیلی از سال 1941 به طور قابل توجهی تکامل یافته است. چندین تولید کننده - از جمله Mabey Bridge، Acrow و SSBR - اکنون انواع پیشرفته ای را تولید می کنند که اصل پانل ماژولار اساسی را حفظ کرده و ویژگی های عملکردی بهبود یافته ای را ارائه می دهند.

پل جهانی Mabey

محصول پرچمدار فعلی Mabey پانل های فولادی با استحکام بالا (درجه S460) را معرفی می کند که وزن پانل را تقریباً 15٪ کاهش می دهد و در عین حال ظرفیت بار را افزایش می دهد. سیستم های عرشه بهبود یافته با استفاده از عرشه آلیاژ آلومینیوم جایگزین تخته های شطرنج چوبی سنتی می شوند، بار مرده عرشه را کاهش می دهند و دوام را در محیط های مرطوب بهبود می بخشند.

Acrow 700XS

سری Acrow 700XS پانل هایی با ابعاد 3.05 متر × 2.18 متر (در مقایسه با استاندارد 3.05 متر × 1.47 متر) ارائه می دهد که گشتاور اینرسی بالاتری را در هر پانل ارائه می دهد. این به پیکربندی‌های معادل TD اجازه می‌دهد تا به دهانه‌هایی تا 75 متر دست یابند و از وسایل نقلیه ردیابی MLC 80 پشتیبانی کنند - فراتر از محدودیت‌های مشخصات اصلی بیلی.

سیستم های عرشه به طور مداوم تقویت شده

تاسیسات دائمی مدرن به طور فزاینده ای از دال های عرشه بتنی مسلح که در محل بر روی سیستم خرپایی بیلی ریخته می شود استفاده می کنند. این عمل خرپا عرشه مرکب به طور قابل توجهی سختی کلی سازه را افزایش می دهد و انحراف تحت بارهای زنده را کاهش می دهد و الزامات کدهای پل بزرگراه ملی مانند AASHTO LRFD یا کدهای یورو برای ترافیک طولانی مدت غیرنظامی را برآورده می کند.

مشخصات بازرسی و نگهداری

برای پل هایی که در خدمت طولانی مدت هستند، چه نظامی و چه غیرنظامی، بازرسی دوره ای اجباری است. فواصل و معیارهای استاندارد بازرسی به شرح زیر است:

• بازرسی معمول بصری: هر 6 ماه یکبار؛ تغییر شکل پانل، سایش پین، وضعیت عرشه و یکپارچگی پوشش را بررسی کنید
• بازرسی دقیق سازه: هر 2 سال؛ شامل اندازه گیری انحراف وتر، بیضی سوراخ پین (حداکثر سایش قابل قبول 3 میلی متر) و بررسی ترک جوش
• تعمیرات اساسی: هر 10 سال یا پس از انباشته شدن ترافیک معادل MLC از آستانه طراحی. جداسازی کامل، پوشش مجدد شات بلاست و تأیید ابعاد
• معیارهای تعویض پنل: هر پانل با از دست دادن بخش آکورد بیش از 10٪ مساحت اصلی، یا مجموعه دائمی بیش از L/500، باید از سرویس خارج شود.

پانل های پل بیلی به گونه ای طراحی شده اند که چندین بار در چندین استقرار مجدد استفاده شوند. پانل های انبار نظامی به طور معمول 5 تا 10 استقرار را در طول عمر مفید 20 تا 30 سال در صورت نگهداری مناسب جمع می کنند. اپراتورهای غیرنظامی که از پانل ها در تاسیسات ثابت ثابت استفاده می کنند، معمولاً یک عمر طراحی 50 ساله را با تحلیل خستگی مناسب در BS 5400 Part 10 مشخص می کنند.

استانداردها و مشخصات قابل اجرا

طراحی، ساخت و استقرار پل های بیلی بر اساس طیف وسیعی از استانداردهای ملی و بین المللی انجام می شود. مراجع کلیدی عبارتند از:

• ناتو STANAG 2021: طبقه بندی بار نظامی پل ها، کشتی ها، قایق ها و وسایل نقلیه
• مشخصات استاندارد AASHTO برای پل های بزرگراه (برای برنامه های غیرنظامی ایالات متحده)
• BS 5400: پل های فولادی، بتنی و کامپوزیت (استاندارد بریتانیا، جایگزین کدهای یورو شده است، اما همچنان برای سازه های قدیمی ارجاع داده می شود)
• یوروکد 3 (EN 1993-2): طراحی سازه های فولادی – پل های فولادی
• ISO 8501-1: آماده سازی بسترهای فولادی قبل از اعمال رنگ
• ISO 9227: تست های خوردگی در اتمسفر مصنوعی - آزمایش های اسپری نمک
• DEF STAN 01-5 / JSP 434: مشخصات وزارت دفاع بریتانیا برای تجهیزات پل سازی نظامی

مهندسانی که پل‌های بیلی را برای استفاده دائمی غیرنظامی مشخص می‌کنند، باید از انطباق با الزامات مربوطه مرجع ملی بزرگراه، از جمله مدل‌های بار زنده (HA/HB در بریتانیا، HL-93 در ایالات متحده)، محدودیت‌های قابلیت سرویس در انحراف (معمولا دهانه/360 تحت بار زنده)، و محاسبات عمر خستگی برای مکان‌هایی که در معرض چرخه بارگذاری بالا هستند، اطمینان حاصل کنند.

مشخصات پل بیلی شامل یک سیستم با دقت یکپارچه از هندسه پانل، درجه مواد، نوع پیکربندی، طبقه‌بندی بار، طراحی بلبرینگ و حفاظت از سطح می‌شود که هر عنصر به عناصر دیگر وابسته است. چه کاربرد یک استقرار نظامی اضطراری 48 ساعته بر روی یک گذرگاه رودخانه شسته شده یا یک پل بزرگراه دائمی روستایی در یک کشور در حال توسعه باشد، پیروی از مشخصات تعیین شده ایمنی ساختاری، عملکرد قابل پیش بینی و دوام طولانی مدت را تضمین می کند.

ارتباط پایدار پل بیلی - بیش از 80 سال پس از اختراع آن - گواهی بر قدرت تفکر طراحی مدولار است. با پیشرفت فناوری مواد و افزایش نیاز به بار، انواع به روز شده همچنان مرزهای آنچه را که در ابتدا بر روی تخته طراحی زمان جنگ طراحی شده بود، جابه جا می کنند، در حالی که سادگی اساسی را حفظ می کنند که طراحی اصلی را بسیار متحول کرده است.
